智能化材料成型实训室
以注塑成型为主导，并涉及冲压、压力铸造等常用的材料成型方法。以企业的工作过程和工作环境为基础，利用虚拟与现实相融合的教学手段，构建材料成型实训课程。
通过微型智能注塑机的演示操作，让学生初步直观认知注塑成型的原理和过程。再运用Moldflow软件的智能模流分析功能，根据零件的几何形状、材料、浇注位置进行模具结构设计，模拟注塑结果，通过逼真地动态模拟分析直观了解塑料注入模腔时的流动情况，验证和优化模具结构设计方案，完成工艺分析报告作业。建立工艺经验后，运用注塑机操作仿真系统进行虚拟注塑，熟悉注塑机的操作流程及各工艺参数对制件成型质量的影响。最后在配备取件机械手的微型智能注塑机上进行实际操作，完成注塑生产的真实验证。

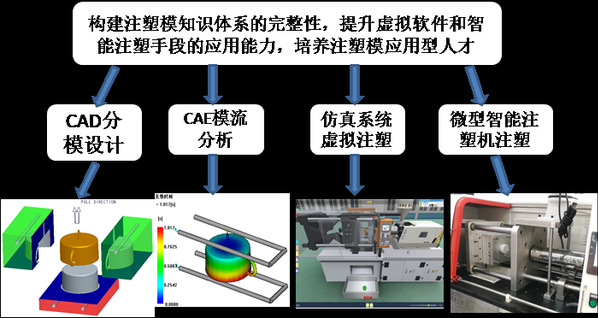

材料成型实训目标及内容
一、智能模流分析软件Moldflow
Moldflow软件具有注塑成型仿真功能，能够帮助工程师验证和优化注塑模具和注塑成型流程。通过仿真设置和结果阐明来展示浇口位置、材料、模腔布局、浇注系统、冷却系统和工艺参数如何影响制件的成型质量。

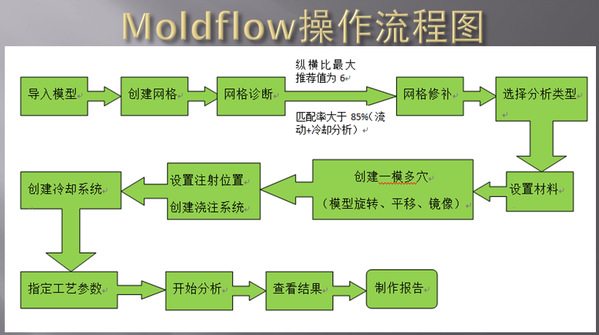

Moldflow操作流程图
二、GZC注塑机操作仿真系统软件
具备注塑机操作过程仿真、参数调节、产品分析等功能，通过逼真的虚拟注塑机实现实训操作与仿真操作同步，能让学生在最短的时间内掌握注塑机操作及提高对注塑机工艺设置的技能。

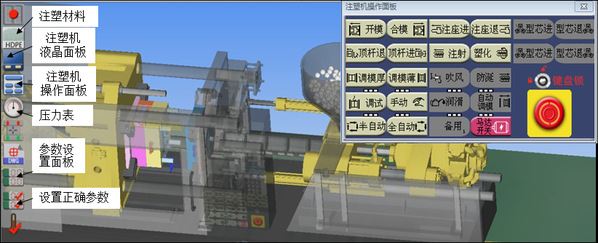

GZC注塑机操作仿真系统软件
三、配备机械手的微型智能注塑机
微型智能注塑机适用于模具教学领域，采用彩色触摸屏操作设备，人性的操作界面和菜单，同时显示报警和故障，配置立体声语音提示，安全可靠。使模具运动、成型分析及教学实验呈现直观状态，从感性上展示模具运动及产品成型的全过程,使难以理解的知识，通过教具的先导达到事半功倍的效果。
本注塑机配备全气动机械手，机械手采用三轴驱动，手臂上下结构采用铝挤型材及线性导轨驱动，左右结构采用精密气缸及线性导轨驱动，前后结构采用精密旋转气缸驱动。气动和控制部分能与注塑机控制部分相连、兼容、互锁、导向、提醒全触摸智能控制，操作简单，动作安全可靠。

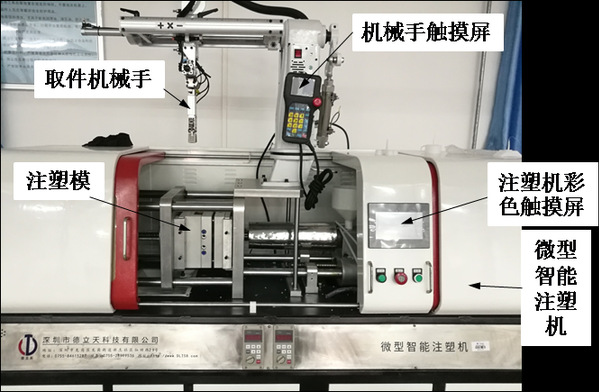

配备机械手的微型智能注塑机
 |
